梭式窯

梭式窯
梭式窯是間歇燒成的窯，跟火柴盒的結構類似，窯車推進窯內燒成，燒完了再往相反的方向拉出來，卸下燒好的陶瓷，窯車如同梭子，故而稱為梭式窯。
梭式窯屬于間歇式窯爐,既可滿足連續化大生產,又能用于小規模間斷性生產,生產方式和時間安排非常靈活,是近年來許多陶瓷和耐火材料生產廠家采用較多的熱工設備。
結構組成：
梭式窯：是間歇燒成的窯，跟火柴盒的結構類似，窯車推進窯內燒成，燒完了再往相反的方向拉出來，卸下燒好的陶瓷，窯車如同梭子，故而稱為梭式窯。
梭式窯是一種以窯車做窯底的倒焰（或半倒焰）間歇式生產的熱工設備,也稱車底式倒焰窯，因窯車從窯的一端進出也稱抽屜窯,是國內近十年來發展比較迅速的窯型之一。
梭式窯除具有一般倒焰窯操作靈活性大，能滿足多品種生產等優點外，其裝窯、出窯和制品的部分冷卻可以在窯外進行，既改善了勞動條件，又可以縮短窯的周轉時間。但由于間歇燒成，窯的蓄熱損失和散熱損失大，煙氣溫度高，熱耗量較高。新型節能型梭式窯改進了窯體砌筑結構，增設了廢氣余熱利用裝置，使這一缺點很大改善。
生產系統

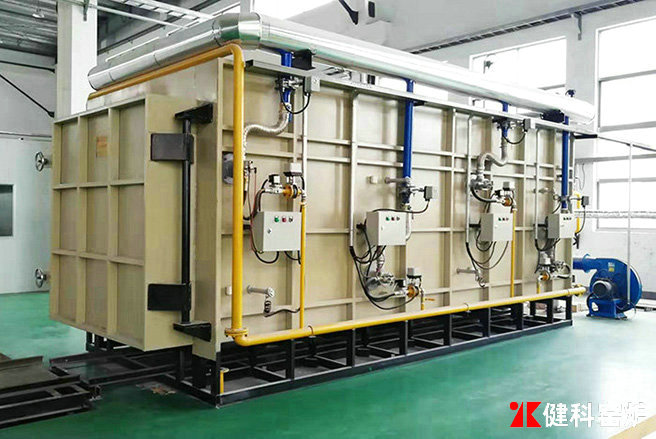

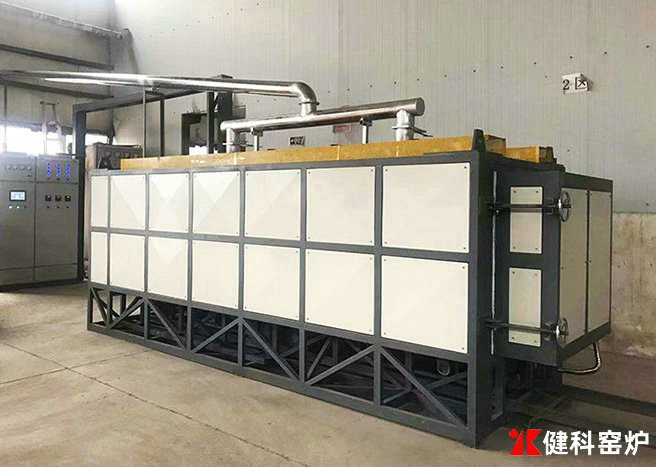

梭式窯的生產系統由燃料供給及燃燒設備、燃燒風機、煙氣－空氣換熱器、調溫風機和排煙風機等組成。梭式窯的窯體為矩形，窯墻的砌筑沿厚度方向分為三層結構，工作襯即采用高強度耐火隔熱磚，夾層是隔熱耐火材料，外層采用耐火纖維氈貼在窯壁上。窯頂采用平吊頂結構，砌筑也分為三層，內層為高強度隔熱磚，吊掛于吊頂磚下方，夾層是隔熱磚，頂層采用耐火纖維氈,既為隔熱層又為密封層。
由于窯門經常移動，所以窯門的砌筑為兩層，內層為高強度隔熱磚，外層為隔熱層，采用耐火纖維氈貼于窯門金屬殼上。燒嘴安裝在窯墻上，視窯的高度設一排或兩排。以窯車臺面為窯底并和窯頂、窯墻構成窯的燒成空間，窯車襯磚中 心留設主煙道,與地下煙道相接。窯的一端（或兩端）設有窯門，窯門可單獨設置也可砌筑在窯車端部。窯車兩側裙板插入窯墻砂封槽內，窯車與窯車之間，窯車與端墻、窯門之間設有曲封槽，耐火纖維擠緊，起密封作用。在窯墻砂封槽下部留有許多通風孔，有利于窯車底部散熱，延長了窯車的使用壽命。
分類：
梭式窯按照采用能源分類為：天然氣爐、煤氣發生爐和直接燃煤式。天然氣爐具有環保、高能效、較高溫度高，前期需要開設天然氣管道或者采用灌裝燃氣，需配置天然氣專用燃燒器。煤氣氣發生爐主要由爐體、供風系統、供水系統、加煤機構、卸渣裝置、捕焦氣、電器控制系統等組成。
該設備具有工藝簡單，占地少，投資小，操作簡單；機械上煤，濕式出渣，無二次污染；煤氣出口溫度400-550℃，熱能利用率較高等特點。直接燃煤式爐趨于淘汰，污染大，能效低。
